Quatre sortes de maillages, une couleur à chaque sommet
Un dégradé va en ligne droite ou s’écarte d’un point, et cela suffit à presque tout ce qu’une page demande. Cela ne suffit pas à un fond dont le dégradé change de direction, à une carte teintée d’après des relevés pris en vingt endroits, ni à une image de chaleur où chaque endroit a sa propre valeur. On s’en tire d’habitude en fabriquant l’image dans un logiciel de dessin et en la déposant sur la page — et c’est alors une photographie de couleur : lourde à l’intérieur du fichier, figée à la taille où elle a été faite, et floue sur les bords dès qu’on imprime la page plus grand.

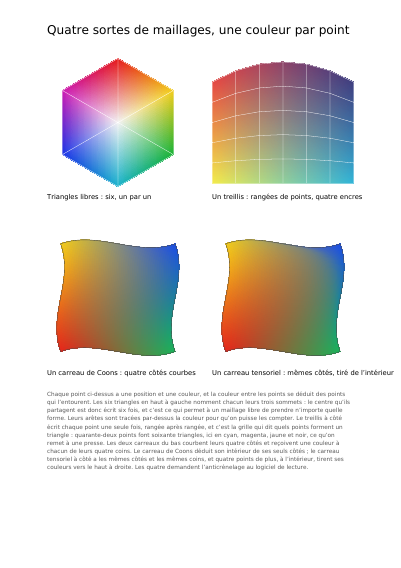

Le maillage est l’autre réponse, et il reste une description au lieu d’une image. Vous lui donnez des sommets, chacun avec sa place et sa couleur, et la couleur de chaque point situé entre eux se déduit des sommets qui l’entourent. Rien n’est retenu point par point : le fichier reste léger et la page reste nette à toutes les tailles. Le format PDF prévoit quatre sortes de maillages, et la page ci-dessous en montre une de chaque. En haut à gauche, six triangles se rejoignent en un centre presque blanc, et leurs sommets extérieurs font le tour du cercle chromatique. Chaque triangle nomme ses trois sommets, ce qui permet à cette sorte de maillage de prendre n’importe quelle forme, et leurs arêtes sont tracées par-dessus la couleur pour qu’on puisse les compter. À côté, un treillis écrit chaque point une seule fois, rangée après rangée, et c’est la grille qui dit quels points forment un triangle : quarante-deux points font soixante triangles, ici en cyan, magenta, jaune et noir, ce qu’on remet à une presse. En bas, deux carreaux courbent leurs quatre côtés, et chacun de leurs coins a sa couleur. Le premier, un carreau de Coons, déduit son intérieur de ses seuls côtés ; le second, un carreau tensoriel, a les mêmes côtés et les mêmes coins, et quatre points de plus, à l’intérieur, tirent ses couleurs vers le haut à droite.
Ce que montre cet exemple
- Une couleur à chaque sommet, et tout ce qui se trouve entre eux s’en déduit.
- Des triangles écrits un par un, ou un treillis de points dans les quatre encres d’imprimerie.
- Des carreaux aux quatre côtés courbes, dont l’un est tiré par quatre points intérieurs.
Le code source complet
Rien n’est omis et rien n’est simplifié : c’est le programme exactement tel qu’il tourne, pour le développeur qui utilise cette bibliothèque. La troisième est la description elle-même : une simple liste de ce que la page doit dire, et c’est elle qu’on envoie au service.
Voir le code Rust Voir le code Python Voir le code JSON
Le document lui-même
Ouvrir le document en anglais Ouvrir le document en français Ouvrir le document en allemand Ouvrir le document en espagnol Ouvrir le document en italien Ouvrir le document en portugais
Dans l’API
Le même document dans d’autres langues
- English Ouvrir le PDF Télécharger le PDF
- Deutsch Ouvrir le PDF Télécharger le PDF
- Español Ouvrir le PDF Télécharger le PDF
- Italiano Ouvrir le PDF Télécharger le PDF
- Português Ouvrir le PDF Télécharger le PDF
- Nederlands Ouvrir le PDF Télécharger le PDF
Ce document pèse 17.7 ko
