Un plan qui montre ce qui se lit

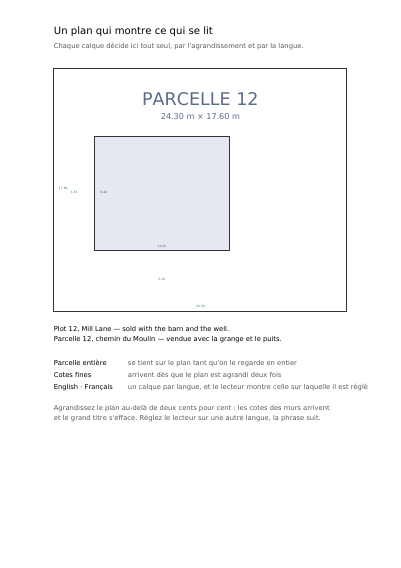

Un plan de parcelle se lit à deux distances. De l'autre côté du bureau, on veut savoir quelle parcelle c'est et quelle largeur elle fait, et cela doit se lire à bout de bras. À l'écran, agrandi, le maçon veut le chiffre écrit sur chaque mur — et ces chiffres sont si petits qu'à taille normale ils forment une tache grise sur le dessin. Dessinez les deux à la fois : le plan est chargé quand on le regarde en entier, et grossier quand on l'agrandit. La phrase sous le plan pose le même problème une fois de plus : l'acheteur lit le français, la banque lit l'anglais, et garder deux plans côte à côte, c'est deux plans à tenir à jour.
Ici le document tranche tout seul, et personne ne touche au panneau sur le côté du lecteur. Le nom de la parcelle se tient sur le plan tant qu'on le regarde en entier, et s'efface dès qu'on l'agrandit au-delà de deux cents pour cent ; au même instant arrivent les cotes des murs, celles que personne ne pouvait lire à taille normale. Deux cents pour cent est le point de bascule, si bien qu'à chaque agrandissement il y en a exactement une des deux qui se tient. La phrase sous le plan est écrite une fois par langue, et le lecteur montre celle sur laquelle il est réglé — un lecteur réglé sur une langue que le document ne porte pas lit celle dans laquelle la page elle-même est écrite.
Ce que montre cet exemple
- Un grand titre de parcelle qui se tient tant qu'on regarde le plan en entier.
- Les cotes des murs, qui arrivent dès que le plan est agrandi deux fois.
- Une phrase par langue, et le lecteur montre celle sur laquelle il est réglé.
Le programme qui l'écrit, en entier
Des programmes entiers, longs de plusieurs centaines de lignes, pour celui qui écrit vos logiciels.
Voir le code Rust Voir le code Python
Le document lui-même
Ouvrir le document en anglais Ouvrir le document en français
Ce que pèse ce document
Ce document pèse 42.4 ko.
Voyez ce que pèse chaque document.
Les chiffres de rapidité et de poids de ce site sont mesurés avec une clé de licence. Voyez ce que dessine une version d'essai.
Détails pour les techniciens
Exactement 42 426 octets.
Sur ce site, un kilo-octet vaut mille octets.
